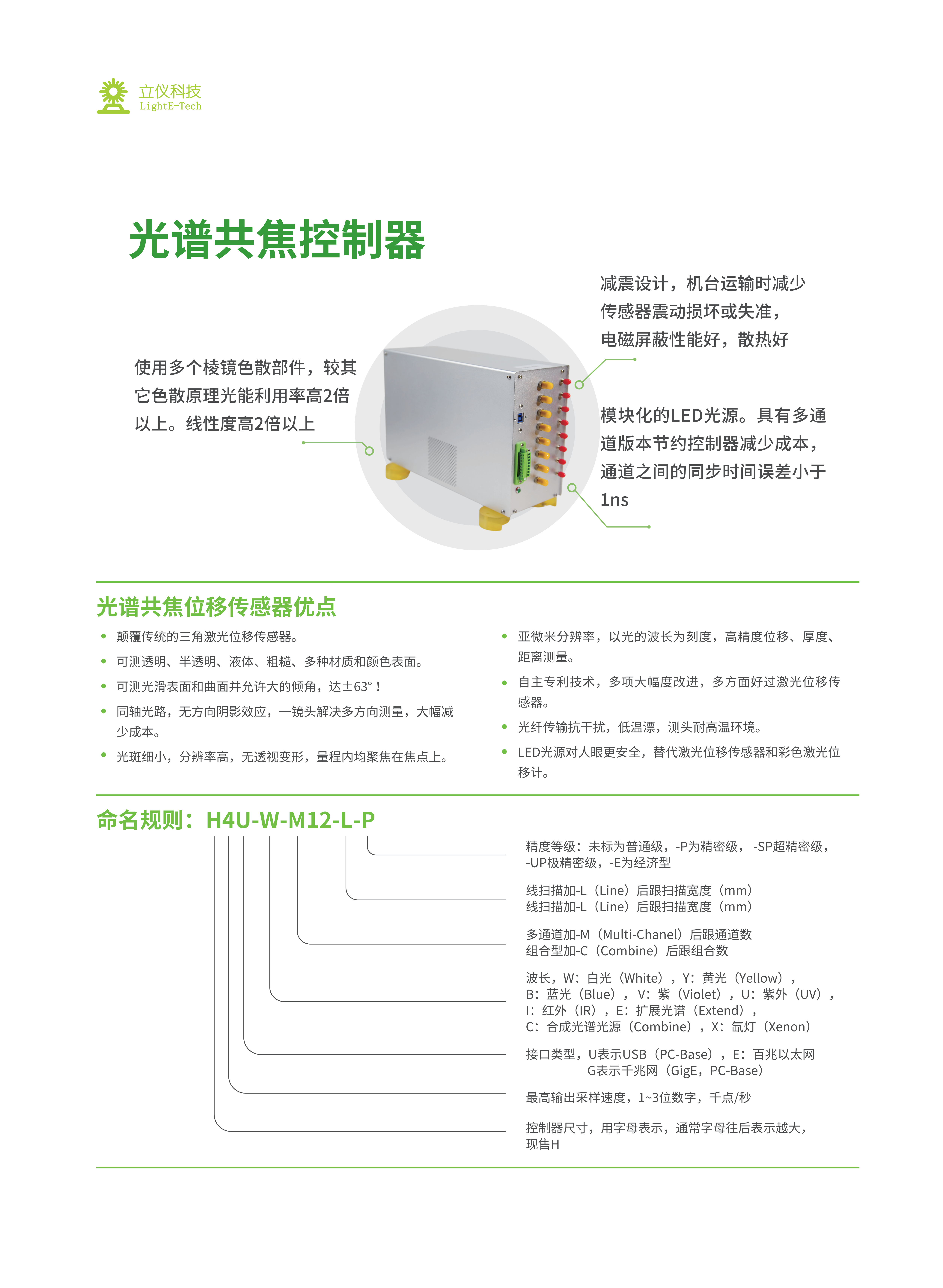

產品描述
光譜共焦位移傳感器原理：一束白光(或多波長混合光)經過一個小孔，經過鏡頭將不同的波長聚焦到光軸上，色散地形成一條彩虹狀分布帶，只有照射在光軸與物體表面交點
的光經過分光部件，通過小孔照射到光譜分析儀，解碼波長就可以獲得鏡頭到被測物距離
光譜共焦位移傳感器優點
1、分辨率高，自主知識產權，不受國外出口管制分辨率限制，立儀掌握核心技術，能按客戶實際應用需求，靈活修改和調整設計。
2、測量角度大，φ82mm鏡頭達到鏡面±60°的設計角度，非鏡面表面±88°;均刷新世界記錄。
3、背景干擾小，專利的分離通道光纖，解決困擾業界數十年的難題，比傳統光纖干擾減少50%以上。
4、光強高，專利的棱鏡光譜儀的產品，線性度進步200%以上，光能利用率進步200%倍以上。
5、規格覆蓋廣，目前已經覆蓋0.1~25mm量程，從量程0.05~50mm可以非標定制。最小直徑3.8mm。
6、穩定性好可靠性高：光學部分：測量鏡頭鏡片全部點膠定死，抗震性好。
機械部分：控制器自帶減震結構，將核心模塊柔性地懸掛空中，減少外部震動，溫度穩定性好漂移小。
光纖部分：連接器防呆設計，沒有對準卡槽時螺紋鎖不上防止沒有插到位造成測量誤差。
技術參數
