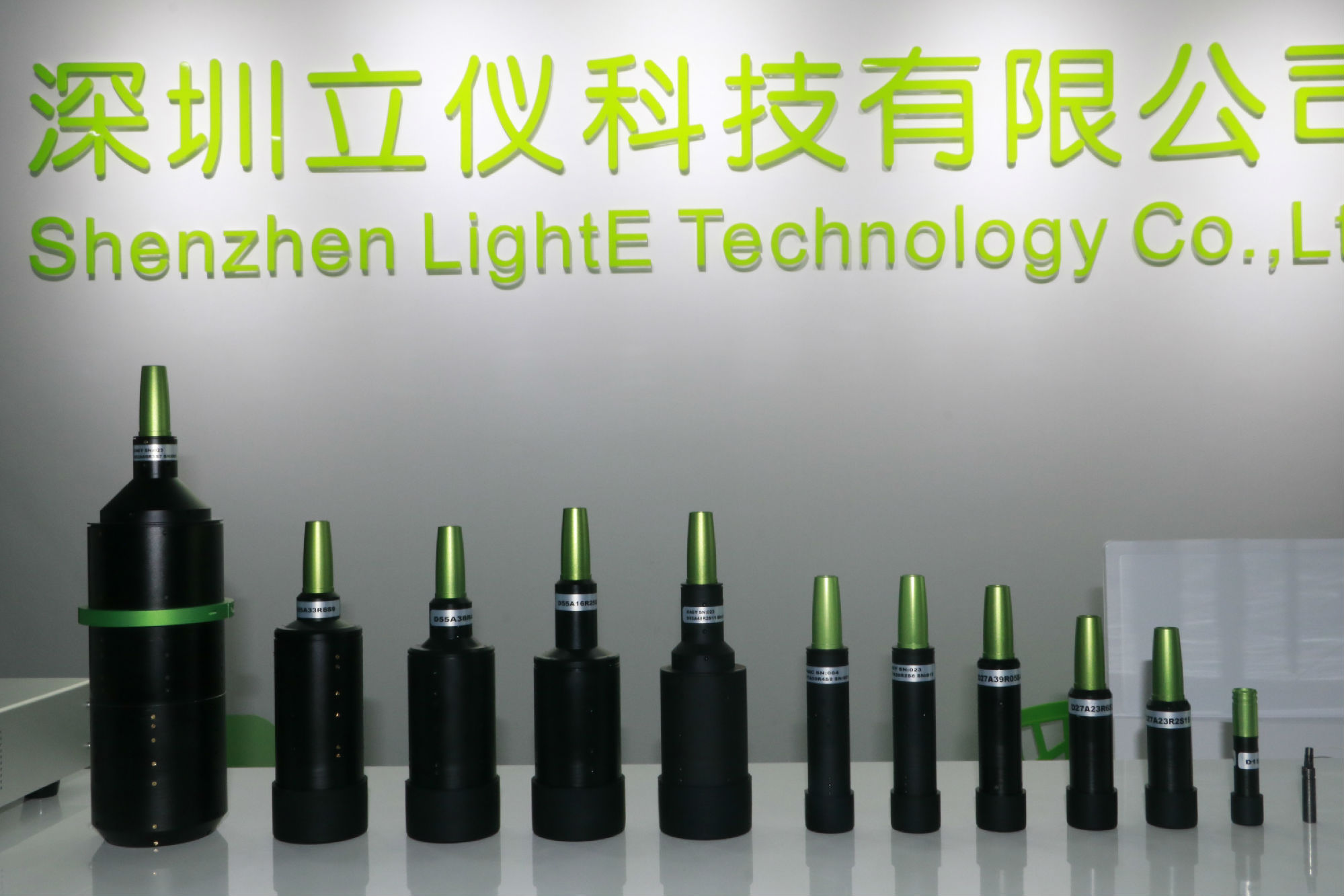

近年來，隨著3C產品外觀設計和材料工藝的不斷升級，3C產品加工和制造過程的自動化測量越來越多地采用光譜共焦位移傳感器。該光譜共焦位移傳感器在手機后殼、中框段差、攝像機段差、2D/3D屏面型等諸多測量應用中發揮了獨特的優勢。光譜共焦位移傳感器是中國自動化測量市場中定義的一種新型傳感器，它能解決許多高精度測量應用。由LED光源射出一束寬光譜的復色光(呈白色)，通過色散鏡頭發生光譜色散，量程范圍內形成不同波長的單色光。每一個波長的焦點都對應一個距離值。測量光射到物體表面被反射回來，只有滿足共聚焦條件的單色光，可以通過小孔被光譜儀感測到。通過計算被感測到的焦點的波長，換算獲得距離值。
角度特性大
角度特性是指可測量樣品的最大傾角。激光位移傳感器測量非平面時，因回光產生相差無法準確測量傾斜或曲面，THINKFOCUS傳感器采用光譜共焦測量技術可以保證即使被測物存在過大傾角或曲面，也可以進行高精度的形狀測量。針對漫反射表面THINKFOCUS共焦位移傳感器測頭可以達到±87°，針對鏡面反射THINKFOCUS共焦位移傳感器各種測頭基本都可以達到±20°以上。日系及國產光譜共焦位移傳感器因為此參數非常低，多數未明確標出。角度特性差會導致眾多異形位置無法正常測量。測量非平面表面，尤其針對3D玻璃輪廓、點膠膠水高度及高光金屬表面段差時，必須使用高端光譜共焦傳感器。3D玻璃輪廓測量傳感器及分析軟件THINKFOCUSS3D-1100
測量光斑更小
激光位移傳感器由于其采用三角測距原理且光斑大，測量段差及間隙時，存在多面反射導致形狀輪廓失真、邊緣位置異常波動、檢測精度下降等問題。THINKFOCUS采用光譜共焦測量技術且測量光斑最小可至10μm，可以測量出清晰的外形輪廓，且可以保證非常高的測量精度。
共焦效應最關鍵的是把反射光聚焦到針孔上，然后光感應裝置接收透過針孔的光信號解析位移測量值，整個光學原理決定測量光斑越小，系統分辨率和精度越高。由于日本和國產光譜共焦傳感器收光能力弱，系統穩定性差，只能故意放大測量光點的尺寸，以至于傳感器的精度大大降低，但分辨率不會明顯顯示。實際上，傳感器所測得的光點就像一個智能障礙。THINKFOCUS光譜共焦位移傳感器測量光斑基本在10-20um。傳感器的橫向分辨率是測量光斑的一半，測量光斑大小決定了傳感器的橫向分辨率，比如測量一個0.1mm寬的邊沿臺階，必須使用高端光譜共焦傳感器。
