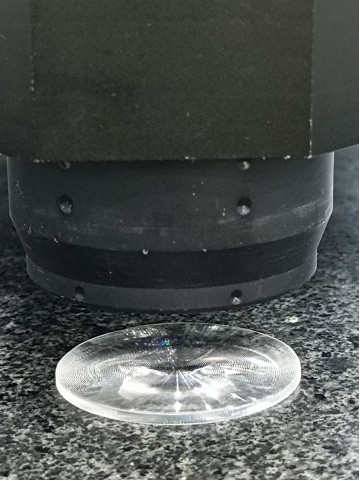

要求測量鏡片紋路（如下圖所示）
由于物體呈透明狀，光可以直接穿透，所以只需要用單軸平臺進行輪廓掃描測量，本次測量采用D40A48搭配H4UY單通道控制器，D40A48光斑小，分辨率和測量精度都很好，并且D40A48的鏡頭測量角度±48°，可以很大程度滿足大角度的應用。

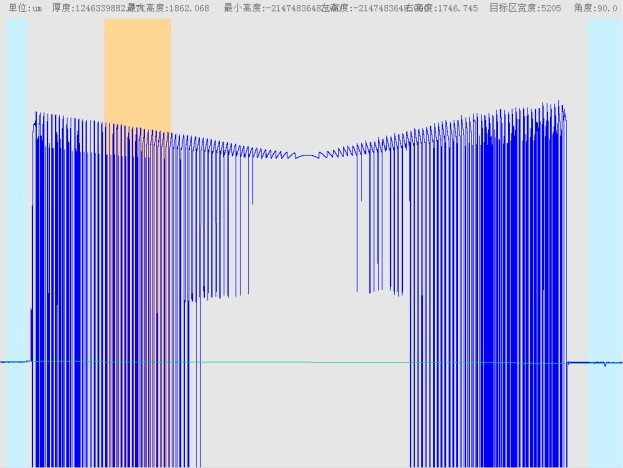

（輪廓掃描數據）
上圖左右兩側的淡藍色區域為平臺基面，以此做水平線，黃色區域為目標區域，就可以看到最小高度的數值是一個小于0的負極小值，在觀察波形圖的時候，發現凹面處無感光度，無波峰，說明此處無回光。
